Automação, Controle e Eficiência para Queima de Biomassa

Necessidade de Mercado
• Alimentação manual ou com sistemas básicos em processos de queima de biomassa.
• Inconsistência na dosagem.
• Baixa eficiência térmica.
• Alto custo operacional.

Nossa Solução
• Automatiza completamente o fluxo de biomassa, do recebimento à queima.
• Garante uma alimentação contínua, controlada e precisa.
• Responde automaticamente à demanda térmica do sistema.
• Resultado: Maximiza a eficiência e reduz os custos.

Visão Geral e Partes Constituintes
1 – Moega de Recebimento
2 – Transportadores
3 – Sistema de Insuflação de Ar
4 – Meios de Acesso
5 – Sistema de Controle e Automação

As Tulhas para expedição rodoviária agrícola Pagé possui corpo fabricado em painéis galvanizados com vigas de reforço internas. Elas são moduladas em células de 4×4 metros, cada uma possuindo capacidade de armazenagem de 40 toneladas para produtos como grãos de soja, milho, sorgo, trigo, entre outros.
Cada célula possui dois funis de descarga com ângulo de inclinação de 45o com registro manual acionado à distância. Sua estrutura é composta de colunas tubulares quadradas e treliças metálicas fabricadas em aço estrutural.
Conta com portas de inspeção na tampa, passarela externa para acesso aos registros, escadas de marinheiro para acesso à tampa e escada interna para acesso ao corpo da tulha.

Tulhas especiais

A Industrial Pagé desenvolve, também, tulhas especiais de expedição rodoviária e ferroviária, conforme a necessidade do cliente.

Modelos:	Grãos (funil de 35°) ou impurezas (funil de 60° )
Volume (m3):	55 a 165 (35°) | 60 a 180 (60°)
Capacidade:	682 a 2.666 sacas (grãos)
Dimensões (LxA):	5 e 16
Normas de segurança:	NR-12 / NPT-027

Os transportadores de cereais da Pagé são equipamentos projetados para o transporte horizontal de graneis sólidos, visando alta capacidade de transporte aliada à preservação da integridade física dos grãos e baixo consumo energético.

Transportadores de Corrente
Os Transportadores de Corrente Pagé são uma forma eficiente e versátil para a movimentação de graneis a curta e média distância. Estes transportadores são fabricados em chapa de aço galvanizada e com corrente em aço de alta resistência a abrasão. Seu acionamento se dá por meio de motorredutor e pode possuir vários pontos de carga e descarga em um mesmo transportador, além da possibilidade de trabalhar de forma reversível.

São totalmente fechados, eliminando a infiltração de água e evitando a saída de particulados provenientes da movimentação do grão ao ambiente. Devido a sua forma construtiva, torna-se muito seguro para operação e integridade física dos trabalhadores.

Modelos:	200; 250; 300; 350; 400; 500; 600 e 700.
Capacidade (t/h):	72 à 600 ton/h (0,75 ton/m³)
Velocidade (m/s):	0,50 à 0,72.
Modulagem (m):	modular 1m; 1,5m; 2m; 2,5m, 3m.
Operação com inclinação:	máxima de 14°
Sensores:	enchimento, velocidade e temperatura mancais.
Registro:	manual/pneumático
Normas de segurança:	NR-12 / NPT-027

Transportadores de Correias

• Mesa de carga fixa;
• Mesa de carga móvel;
• Tripper fixo;
• Tripper móvel;
• Tripper motorizado;
• Calha guia contínua;
• Cobertura;
• Esticadores automáticos.

Modelos:	12”; 16’’; 20’’; 24’’; 30″ ; 36’’; 42″ ; 48″ ; 54″
Capacidade (t/h):	24 à 1500 t/h
Velocidade (m/s):	2,4 à 3,5 m/s
Modulagem (m):	modular 1m; 2m; 3m.
Operação com inclinação:	máxima de 12°
Sensores:	enchimento, velocidade, desalinhamento, chave de emergência e temperatura mancais.
Registro:	manual/pneumático
Normas de segurança:	NR-12 / NPT-027

Transportadores Helicoidais
Os transportadores helicoidais Pagé são equipamentos para transporte horizontal contínuo, com inclinação máxima de 25º, de baixo custo e fácil aplicabilidade. São acionados por motorredutor e podem ter seu corpo em calha dobrada ou calandrada em formato de “U”. Cada módulo possui calha, chapa de cobertura, caracol e outros componentes que variam conforme o tipo de módulo, tais como registros manual e/ou pneumático, tampas de inspeção, entre outros.

Modelos:	200; 250; 300; 350; 400; 450; 500; 600; 700.
Capacidade (t/h):	8 à 400
Velocidade (m/s):	0,55 à 0,93
Modulagem (m):	modular 1m; 2m; 2,5m; 3m.
Operação com inclinação:	máxima de 25°
Sensores:	enchimento, velocidade e temperatura mancais.
Registro:	manual/pneumático
Normas de segurança:	NR-12 / NPT-027

Transportadores de Corrente ” Tipo Bulk-Flow “
Os Transportadores de Corrente Pagé “Tipo Bulk-Flow” são uma forma eficiente, segura e versátil para a movimentação de graneis a curta e média distância. Devido as características de seu projeto permite que estes transportadores operem em angulações de 0 à 75 graus. Estes transportadores são fabricados em chapa de aço galvanizada e com corrente em aço de alta resistência a abrasão. Seu acionamento se dá por meio de motorredutor e pode possuir vários pontos de carga e descarga em um mesmo transportador.

São totalmente fechados, eliminando a infiltração de água e evitando a saída de particulados provenientes da movimentação do grão ao ambiente. Devido a sua forma construtiva, torna-se muito seguro para operação e integridade física dos trabalhadores.

Modelos:	200; 250; 300; 350; 400; 500; 600 e 700.
Capacidade (t/h):	25 à 275 ton/h (0,75 ton/m³) (c/inclinação de 45 graus)
Velocidade (m/s):	0,4 à 0,6.
Modulagem (m):	modular 0,5m; 1m; 1,5m; 2m.
Operação com inclinação:	máxima de 75°
Sensores:	enchimento, velocidade e temperatura mancais.
Registro:	manual/pneumático
Normas de segurança:	NR-12 / NPT-027

Os elevadores de cereais Pagé são projetados para operar na movimentação vertical de graneis sólidos em regime contínuo. Construídos inteiramente em chapas de aço galvanizado, eles têm capacidade de 5 a 1.500 ton./hora e possuem acionamento por motorredutor.

Componentes

Módulo padrão
Fabricado em chapa de aço galvanizado, são unidos por sistema de recravamento denominado CLINCH, sem processo de solda, e possuem flange em perfis estruturais galvanizados.
São modelados nas alturas 1,0 m, 1,5 m e 2,0 m e possuem escadas incorporadas com guarda corpo, seguindo as normas internacionais de segurança.

Módulo pé
Fabricado em chapa de aço galvanizada e perfis estruturais, possui moegas de carga em aço SAE 1045 resistentes ao desgaste, sistema de limpeza através de gaveta, polia raiada e eixo montado sobre mancais com um sistema de estiramento da correia através de fusos.

Módulo de acionamento
Com cabeça inteiramente fabricada em chapa de aço galvanizado, possui reforços em chapa SAE 1045 nos pontos de contato do grão, garantindo maior vida útil contra desgaste.
Sistema de acionamento composto por polia motora, eixo montado sobre mancais autocompensadores de rolos e acionado por motorredutor de eixo vazado com acoplamento direto.
Acompanha passarela de manutenção com rodapé, corrimão e piso antiderrapante.

Caçambas
As caçambas Pagé podem ser plásticas (polietileno) ou metálicas (normal e inox), dependendo do uso do produto a ser transportado e do modelo do elevador.
Possuem os modelos “convencional”, “semente” e “vazada” (Hight Flow) e proporcionam uma grande gama de capacidades volumétricas.

Modelos:	4010 – 5013 – 6018 – 6028 – 6034- 8040 – 10050 – 10060 – 10090
Capacidade (t/h) – grãos:	5 à 800 ton/h (0,75 ton/m³) / 4 à 640 ton/h (0,60 ton/m³)
Capacidade (t/h) – sementes:	5 à 450 ton/h (0,75 ton/m³) / 4 à 365 ton/h (0,60 ton/m³)
Capacidade (t/h) – farelos:	5 à 490 ton/h
Velocidade (m/s) :	1,5 à 3 m/s
Modulagem de calhas (m):	0,5 – 1,0 – 1,5 – 2,0 – 2,5 – 3,0
Acionamentos:	2,0 cv à 300 cv.
Correias:	5’’ à 34 ‘’
Sensores:	enchimento, velocidade, desalinhamento e temperatura mancais.
Escadas:	NR-12
Normas de segurança:	NR-12 NPT027

Os secadores de Cereais da Pagé foram cuidadosamente desenvolvidos obedecendo aos critérios indispensáveis em sua unidade de secagem, tais como: desempenho, eficiência e facilidade de operação.
De construção metálica em chapa de aço galvanizada, seu corpo principal é constituído de câmaras de secagem e de resfriamento, formado por dutos triangulares, através dos quais o ar entra de um lado e sai de outro, atravessando a massa de grãos e promovendo a secagem.

Podem ser utilizados com secagem por sistema de coluna inteira, dois terços ou em secagem por lote (1/3). O sistema de descarga é efetuado por eclusas giratórias ou por sistema pneumático. Conforme o tipo de grão a ser secado e o percentual de umidade inicial, os secadores podem trabalhar em regime contínuo ou intermitente.

A Linha de Secadores de Cereais da Pagé possui a mais avançada tecnologia em secagem de grãos. Projetados visando a preservação da qualidade física dos grãos com o menor impacto ambiental possível, os Secadores Pagé são de simples operação, de fácil instalação e de alta performance nos resultados, além de possuírem alguns diferenciais que só a Pagé oferece:

– Maior uniformidade de secagem;
– Melhor rendimento de secagem;
– Melhor aproveitamento da energia térmica.

Modelos:
Secadores Contínuos (Cavaletes)
Secadores Contínuos para Arroz (Cavaletes)
Secadores de Dutos Variáveis
Secadores Contínuos de Coluna

Modelos: 10 ao 200Fluxo de ar: Coluna inteira / Recirculação do ResfriamentoCapacidade (th) – Fluxo: 10 a 200 (Soja) / 7.5 a 150 (Milho)Capitação: CiclônicaPotencia instalada (cv): 10 a 200Sensores de nível: Mínimo e máximoSensores de temperatura: Conforme modeloCarga: Gravidade ou transportadorNormas de segurança: NR-12 / NPT-027

Características:

• Monitoramento da operação para melhor rendimento de secagem
• Segurança na operação com qualidade de secagem
• Alarmes de eventos e manutenções preventivas

As máquinas de pré-limpeza e limpeza de cereais Pagé são equipamentos de fundamental importância em unidades armazenadoras de grãos, pois além de aumentarem a qualidade dos grãos armazenados, diminuem o consumo de energia dos secadores.
Totalmente metálicas, elas são desenhadas para suportar regime de trabalho pesado, com mais economia e sem perda na qualidade final de limpeza.

O sistema de limpeza atua por peneiramento, no qual são retiradas as impurezas maiores e menores independentes do peso, e por aspiração, em que são retiradas as impurezas leves através de ventiladores. Possuem sistema de captação de pó através de ciclone ou filtro de manga, acompanhados de tubulação para ligação da máquina ao sistema de captação. Suas peneiras são intercambiáveis e de fácil troca, podendo trabalhar com diversos tipos de cereais. As impurezas das peneiras e da calha de aspiração são coletadas manualmente ou podem ter sua coleta automatizada.

O Objetivo da máquina de pré-limpeza e limpeza de cereais, concentra em eliminar o maior número possível de impurezas para oferecer uma boa secagem e/ou armazenamento.

Modelos:	MPL 40 à MPL 240 / ML 40 à MPL 240
Potência:	5,0 cv à 12,5 cv
Capacidade de pré-limpeza (t/h):	40 a 240 ton/h
Capacidade de limpeza (t/h):	40 à 240 ton/h
Altura (m):	3,5 à 6,7m
Largura (m):	2,2 à 3,3 m
Área de abertura de peneira (m2):	15,8 à 35 m²

Os silos de fundo Cônico da Pagé podem ser utilizados como armazenagem temporária na recepção ou secagem, regulando o fluxo do produto e otimizando o rendimento dos equipamentos.
Também, podem ser utilizados para expedição rodoviária e/ou ferroviária.

São fabricados em chapas de aço estrutural galvanizado tipo ZAR 345 com cobertura de zinco de 350g/m2, obedecem aos critérios de normas internacionais de desenho estrutural e oferecem capacidade de 6 a 700 toneladas.
Os silos possuem cone de descarga padrão em ângulo de 45o e estrutura de sustentação metálica galvanizada. Ainda, têm como opcionais: rampa amortecedora, sistema de aeração, revestimento em chapa lisa e funil com ângulo de 60o.

Modelo SFC
Modelo SFCA

Modelos:	Ø3.6 ao Ø11.0
Capacidade:	384 a 23.364
Volume M3:	29.1 a 1.770
Diâmetro/m:	Ø3.6 a Ø11.0
Altura/m:	6.05 a 26.3
Inclinação do telhado:	30 / 40
Inclinação do funil:	45 / 60 – 45 (Ø11.0)
Areação:	Opcional (ventiladores centrífugos, e uso de canaletas)
Escadas:	Marinheiro e caracol ( a partir do silo Ø6.4)
Expedição:	Disponível estrutura para os modelos Ø3.6 ao Ø5.5 (altura livre 5,0 m)
Normas de segurança:	NR-12 / NPT-027 – NBR 6123 (144 Km/h) – ANSIS/SAE EP 433

Acessos e segurança:

• Monovia para trole: Silos a partir do Ø7.3 (Opcional)
• Porta de resgate: Silos a partir do Ø7.3 (Opcional)
• Pontos de ancoragem interna no corpo do silo a cada 4.0m (Opcional)
• Apoio monopé para içamentos até 140Kg: Silos a partir do Ø7.3 (Opcional)
• Portas de acesso (Telhado e corpo)
• Guarda corpo no telhado (Opcional)
• Respiros

A linha de silos fundo plano, da Industrial Pagé, possui como principal vantagem o baixo custo por tonelada armazenada, sendo a melhor opção para a armazenagem de grãos por longos períodos.
Os silos são fabricados em chapas de aço estrutural galvanizado tipo ZAR 345 com cobertura de zinco de 350g/m2, obedecem aos critérios de normas internacionais de desenho estrutural, atendem as necessidades de armazenagem de qualquer tipo de cereal a granel e possuem capacidade de 98m3 (73,5 ton) a 19.632,8m3 (14.702 ton).

Além dos diferenciais na concepção estrutural que permitem ganhos de qualidade no grão, eles atendem à legislação vigente e garantem segurança operacional. Os silos Pagé também contam com escada interna e externa tipo marinheiro, porta de inspeção na lateral e na tampa, totalmente vedadas que eliminam a saída falsa de ar e a entrada de umidade no silo.

Modelos:	Ø5.5 – Ø33.0 (Soja / Milho / Arroz)
Capacidade (sacas):	1.225 a 284.181
Volume (m³):	98 a 22734
Diâmetro/m:	Ø5.5 a Ø33.0
Altura/m:	5.18 a 29.6
Inclinação do telhado (°):	30 e 40
Areação:	Canal maior (SAF), canal menor (SA), Fundo falso total (SFP), Fundo quadrado
Termometria:	Digital
Espalhador de carga:	Cinético ou motorizado
Escadas:	Marinheiro e caracol
Normas de segurança:	NR-12 / NPT-027 – NBR 6123 (144 Km/h) – ANSIS(ANSYS)/SAE EP 433

Acessos e segurança:

• Monovia para trole: Silos a partir do Ø7.3 (Opcional)
• Porta de resgate: Silos a partir do Ø7.3 (Opcional)
• Pontos de ancoragem interna no corpo do silo a cada 4.0m na vertical (Opcional)
• Pontos de ancoragem interna no corpo do silo conforme o diâmetro do silo (Opcional)
• Anéis de vento
• Apoio monopé para içamentos até 140Kg: Silos a partir do Ø7.3 (Opcional)
• Portas de acesso (Telhado e corpo)
• Guarda corpo no telhado (Opcional)
• Respiros

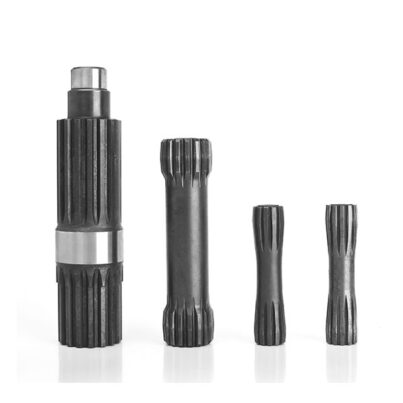

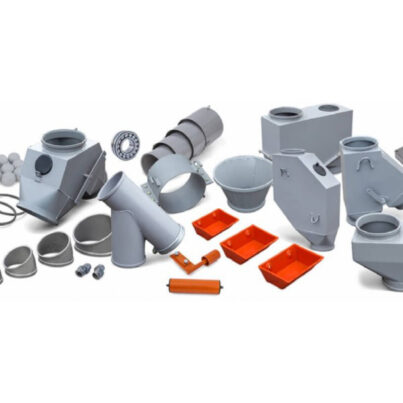

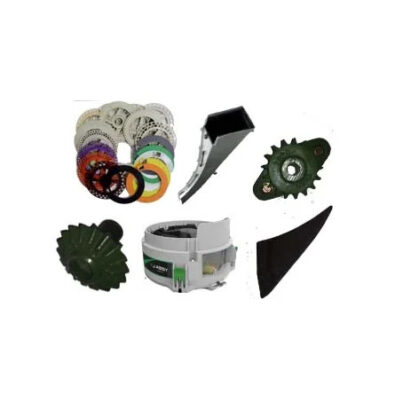

Fornecemos peças de reposição de alta qualidade e serviços de primeira para máquinas agrícolas.
